Batterie-Management-IC für schnelleres Balancing

Leichte Elektrofahrzeuge Batterie-Management-IC für schnelleres Balancing

08.09.2026 Von Stefanie Eckardt 1 min Lesedauer

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

Würth Elektronik eiSos GmbH & Co. KG

Kisling AG

STMicroelectronics hat mit dem L9962 ein neues Lithium-Batteriemanagement-IC auf den Markt gebracht. Dieses bietet eine hohe Präzision durch einen integrierten 12-Bit-Analog-Digital-Wandler in Zusammenspiel mit einem Zell-Balancing-Strom von 70 mA, um eine schnelle Spannungsanpassung und damit eine verbesserte Batteriegesundheit zu gewährleisten.

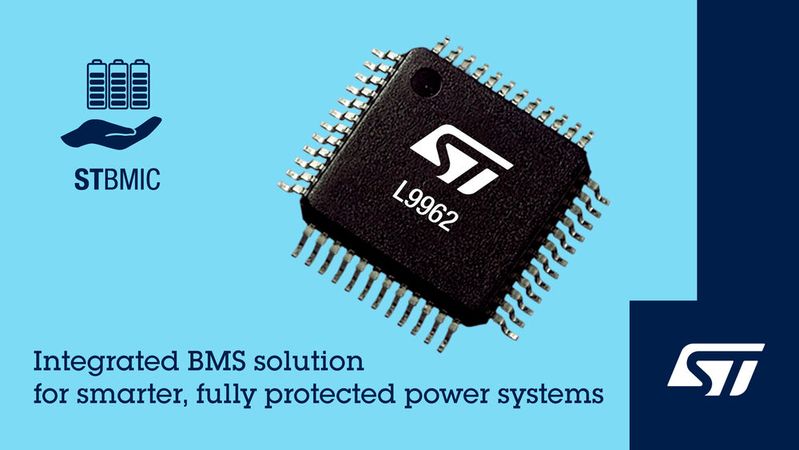

Das neue L9962 Lithium-Batteriemanagement-IC von STMicroelectronics kommt u.a. in leichten Elektrofahrzeugen zum Einsatz.(Bild: ST) — Das neue L9962 Lithium-Batteriemanagement-IC von STMicroelectronics kommt u.a. in leichten Elektrofahrzeugen zum Einsatz.
(Bild: ST)

Der L9962 wurde für Lithium-Ionen- und Lithium-Polymer-Batteriepacks mit bis zu zehn in Reihe geschalteten Zellen entwickelt und bietet Überwachung, Balancing und Schutz, um die Leistung zu optimieren und Sicherheit sowie Stabilität zu erhöhen. Der Baustein eignet sich beispielsweise für leichte Elektrofahrzeuge wie E-Bikes und Roller. Sein niedriger Ruhestrom maximiert die Laufzeit und ermöglicht energiesparende Modi wie 5 µA Standby und 2 µA Deep-Sleep für Produkte im Transport.

Genaue Spannungsmessung über den gesamten Betriebstemperaturbereich

Der L9962 misst die Einzelzellspannungen in einem kontinuierlichen Zyklus mit programmierbarer Schleifenzeit und aktiviert Balancing sowie Zellschutz bei Erkennung von Überspannung oder Unterspannung. Darüber hinaus vergleicht eine Plausibilitätsprüfung die Gesamt-Stackspannung mit der Anzahl der Zellen. Während er sicherstellt, dass die Zellspannungen eng beieinander liegen, gewährleistet die Komponente eine genaue Spannungsmessung über den gesamten Betriebstemperaturbereich.

Durch die Integration eines hochgenauen Strommessverstärkers zur Messung des Stack-Stroms mittels Coulomb-Zählung erkennt der Baustein übermäßige Lade- und Entladeströme und bietet Kurzschlussschutz beim Entladen. Mit einem Kalibrierpunkt in der Fertigung einfach kalibrierbar, erreicht der L9962 über den gesamten Temperaturbereich eine Strommessgenauigkeit von 0,25 Prozent. Die thermische Überwachung mit einem NTC-Thermistor liefert präzise ratiometrische Messungen zur Erkennung von Übertemperatur und Untertemperatur des Batteriepacks.

Weitere integrierte Funktionen schaffen Mehrwert und sparen externe Beschaltung ein, darunter die Sicherungsverwaltung für den Batteriepacks sowie konfigurierbare High-Side-/Low-Side-Pre-Treiber für Batterie-Relais. Außerdem gibt es einen 3,3-V-Low-Dropout-Regler, der im Standby-Modus eingeschaltet bleibt und externe Komponenten wie einen Mikrocontroller oder Anzeige-LEDs mit Strom versorgt. Über eine I2C-Schnittstelle kann das Host-System Geräteparameter wie das Spannungsmessintervall konfigurieren und Informationen wie den Ladezustand der Batterie (SOC) und den Gesundheitszustand auslesen. (se)
