Hall-Stromsensor-IC Micronas CUR 3020 für xEV-Traktionswechselrichtern

Bauelemente Hall-Stromsensor-IC Micronas CUR 3020 für xEV-Traktionswechselrichtern

19.10.2026 Von Stefanie Eckardt 1 min Lesedauer

Anbieter zum Thema

TDK hat mit dem Micronas CUR 3020 ein rauscharmes, hochpräzises lineares Hall-Stromsensor-IC entwickelt. Der Stromsensor ist ausgelegt für Anwendungen in xEV-Traktionswechselrichtern, Zwei- und Dreirädern für den elektrifizierten Personentransport, Wechselrichtern für hohe Leistung im kW-Bereich sowie Batteriemanagement- und Batterietrennsystemen.

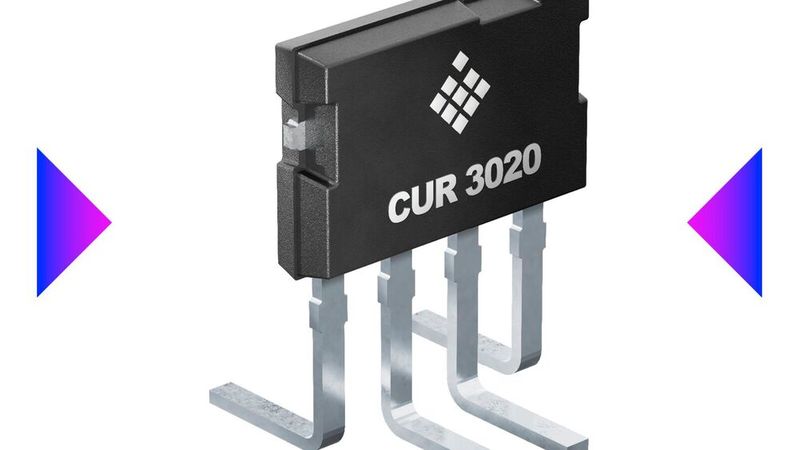

Neue rauscharmes Hall-Stromsensor-IC Micronas CUR 3020 von TDK.(Bild: TDK) — Neue rauscharmes Hall-Stromsensor-IC Micronas CUR 3020 von TDK.
(Bild: TDK)

Der CUR 3020 bietet eine wählbare Bandbreite von 250 kHz oder 500 kHz. Seine Ausgangsspannung ist proportional zum anliegenden Magnetfeld. Für bidirektionale Messungen liegt die Ruhesignal-Ausgangsspannung bei 2,5 V und kann vom Anwender angepasst werden. Die Ausgangsempfindlichkeit ist über einen weiten Bereich von 4,2 bis 67,4 mV/mT programmierbar und lässt sich damit auf unterschiedliche maximale Stromstärken abstimmen.

Hohe Genauigkeit

Die Genauigkeit des Sensors kann mit einer von drei Programmiermethoden erhöht werden, die im Programming Guide zum CUR 3020 beschrieben sind. Über das integrierte EEPROM lassen sich die Empfindlichkeit und die Ruhesignal-Ausgangsspannung (QVO) für die jeweilige Anwendung optimieren. Bereits in der Grundeinstellung bietet der CUR 3020 geringe temperaturbedingte Abweichungen von Empfindlichkeit und Offset über den gesamten Temperaturbereich gemäß Automotive Grade 0. Der Programming Guide mit den verfügbaren Optionen wird auf Anfrage bereitgestellt.

Die Komponente ist in einem vierpoligen TO-92-Gehäuse (UM) untergebracht und verfügt über ein hochempfindliches Hall-Element für maximale Messgenauigkeit. Mit einzeln aktivierbaren Ausgangsspannungsmodulatoren (Voltage Clamps), einer Erkennung von Unterbrechungen an Masse oder Versorgungsleitung sowie einer Übertemperaturdiagnose eignet sich der CUR 3020 insbesondere für Automotive-Anwendungen. Die zulässige Umgebungstemperatur wurde für kurzzeitige Belastungen auf 165 °C erhöht, um den Einsatz unter den anspruchsvollen Bedingungen in xEV-Traktionswechselrichtern zu unterstützen.

Liefersicherheit

Die Wafer für den CUR 3020 werden in Deutschland, in der TDK-eigenen Fab in Freiburg i.Br. hergestellt, was eine bessere Produktionskontrolle ermöglicht und zu einer langfristigen Liefersicherheit beiträgt.

Muster des Sensors sind auf Anfrage erhältlich. (se)

(ID:50991675)
