Automatisiertes Fahren: Redundanz & diversitäres Design verhindern Ausfälle

Redakteur: Benjamin Kirchbeck

Durch eine kontinuierliche Eigenüberwachung zweier unabhängiger Steuergeräte sollen eventuell auftretende Systemunsicherheiten beim automatisierten Fahren erkannt werden. Die Redundanz und Diversität soll garantieren, dass ein Fahrzeug immer zuverlässig stoppt.

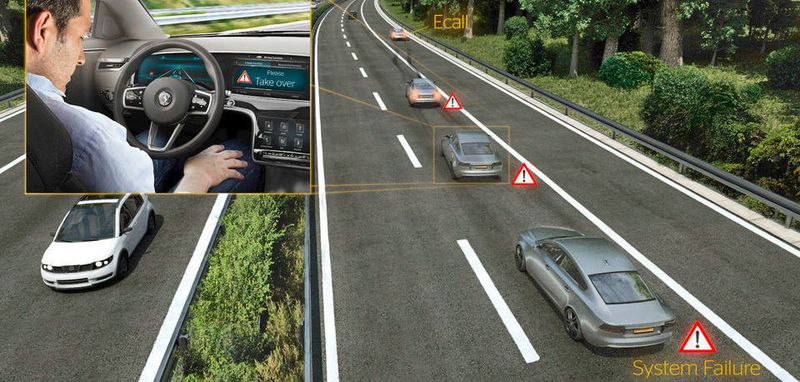

Hochautomatisierte Fahrzeuge sind aufgrund einer speziellen Elektronik-Architektur in der Lage, immer zuverlässig anhalten zu können.
Hochautomatisierte Fahrzeuge sind aufgrund einer speziellen Elektronik-Architektur in der Lage, immer zuverlässig anhalten zu können.
(Bild: Continental)

Mit einer speziellen Elektronik-Architektur will Continental dem hochautomatisierten Fahren eine weitere Sicherheitsebene hinzufügen. Zusätzlich zu einem zentralen Steuergerät für automatisiertes Fahren, der Assisted & Automated Driving Control Unit, setzt das Technologieunternehmen eine Safety Domain Control Unit als Rückfallebene ein, um das Fahrzeug auch bei einem möglichen Funktionsausfall im primären Automationspfad sicher anzuhalten (Safe Stop).

Damit setzt Continental auf die in der Luftfahrt bewährten Prinzipien der Redundanz und des diversitären Designs: Für jedes zentrale System gibt es eine oder mehrere Rückfallebenen, welche unabhängig voneinander sind. Weil die SDCU gleichzeitig die Funktion des Airbagsteuergerätes übernimmt, ist deren Hochverfügbarkeit inklusive Energiereserve und einem crash-sicheren Verbauort im Fahrzeug sichergestellt.

Die zusätzliche Rückfallebene der SDCU sorgt dafür, dass das Fahrzeug auch dann in einen sicheren Zustand gebracht wird, wenn die Hauptautomation ausfällt. Klassische, heute im Einsatz befindliche, sicherheitsrelevante Systeme sind nach dem sogenannten Fail-Safe-Prinzip konstruiert. Das heißt, wenn im System eine Störung vorliegt, wird die Sicherheit aufrechterhalten, indem das fehlerhafte System außer Betrieb genommen wird. Dieser Ansatz ist möglich, weil der Fahrer als unabhängige Rückfallebene zur Verfügung steht und die Aufgaben beispielsweise des Bremsens und Lenkens noch mit seiner Muskelkraft bewältigen kann.

„Genau diese Rückfallebene steht bei hochautomatisierten Fahrzeugen eventuell nicht zur Verfügung, denn der Fahrer darf sich anderweitig beschäftigen und kann nicht unmittelbar aufgefordert werden, nach einem möglichen Ausfall in Sekundenbruchteilen die Fahrzeugführung zu übernehmen“, erklärte Maged Khalil, Leiter Advanced Systems Architecture Design. Jedes hochautomatisierte Fahrzeug muss deshalb in der Lage sein, selbsttätig anzuhalten.

Darauf sind Level-4-Fahrzeuge vorbereitet. Tritt der Fahrer trotz Aufforderung nicht in Aktion, so führt das Auto ein Minimum Risk Manöver durch. Dabei fährt das Fahrzeug entweder selbsttätig auf den Standstreifen und hält dort an oder – falls kein Standstreifen existiert, beziehungsweise dieser blockiert ist – hält es mit eingeschaltetem Warnblinker in der Fahrspur an oder fährt mit abnehmender Geschwindigkeit weiter, bis es einen passenden Haltepunkt für einen Safe Stop findet.

Ist der Fahrer nicht mehr als Rückfallebene verfügbar, muss von einem Fail-Safe auf ein Fail-Operational-Prinzip umgestellt werden, welches die Funktionalität in jedem Fall aufrechterhält. „Mit der Rückfallebene eines zweiten, unabhängigen Steuergerätes, das ebenfalls in der Lage ist, das Auto anzuhalten, bekommt ein hochautomatisiertes Fahrzeug ein Auffangnetz“, so Khalil weiter. „Damit ist das Fahrzeug bei einer Störung noch in der Lage, auch ohne Fahrereingriff einen sicheren Zustand herbeizuführen. Das ist eine entscheidende Vertrauensgrundlage für die Akzeptanz des automatisierten Fahrens.“

Zwei Automationspfade – ein Ziel: Safe Stop

Ein Safe Stop muss auch dann selbsttätig erfolgen, wenn das Fahrzeug durch Selbstdiagnose eine Unsicherheit im System erkennt und die Fahrfunktion weder vom primären Automationspfad noch vom Fahrer aufrechterhalten werden kann. „Der primäre Automationspfad muss sich ohne Beeinträchtigung der Sicherheit auch ausschalten können“, erläuterte Bardo Peters, Leiter Innovationsmanagement Occupant Safety & Inertial Sensors, die Herangehensweise. „Nur durch echte Redundanz lassen sich alle möglichen Ausfallszenarien abdecken.“

Die vollständig vom zentralen Steuergerät, wie der Assisted & Automated Driving Control Unit, unabhängige SDCU verfügt selbst über eine für die Aufgabe des Minimum Risk Manövers ausgelegte Automationslösung. Sowohl das zentrale Steuergerät als auch die SDCU überwachen sich im Hinblick auf Verfügbarkeit und Funktionsfähigkeit permanent selbst. Sollte auch nur ein Pfad nicht mehr in der Lage sein, das Fahrzeug sicher zu steuern oder das Minimum Risk Manöver auszuführen, leitet der andere Pfad im Notfall den Safe Stop ein.

„Diese permanente Überwachung erkennt, wenn ein Pfad nicht mehr zur Verfügung steht. Deshalb würde in solchen Situationen der jeweils andere Pfad das Minimum Risk Manöver ausführen“, ergänzte Dr. Lutz Kühnke, Leiter Segment Occupant Safety & Inertial Sensors. Der Eingriff der Rückfallebene folgt einem fein abgestuften Degradationskonzept, je nach Schwere des erkannten Problems. Für die Selbstüberwachung sowie die gegenseitige Überwachung der Pfade nutzt Continental innovative Softwarefunktionen wie ein effektives Fehlermanagement und die intelligente Überwachung der Signalkonsistenzen.
