Neuer Prozess für schnelleres und präziseres Stapeln von Elektroden

Redakteur: Benjamin Kirchbeck

Prismatische Batteriezellen mit Flachwickeln haben sich in der Praxis bewährt. Künftig sollen die Elektrodenbänder in der Zelle anstatt gewickelt auch gestapelt werden. Das spart Platz und hat einen homogeneren Zellaufbau zur Folge, der die Zelleigenschaften verbessert. Forschung und Industrie wollen nun die Technologie nun in Deutschland etablieren.

Firma zum Thema

Stapeln anstatt Wickeln der Elektroden hat bei rechteckigen Zellformaten wie den PHEV-1 Zellen einige Vorteile. Es führt zu einem sehr homogenen Aufbau des Zellstapels und einer besseren Raumausnutzung des Gehäuses (Hardcase). Damit verbessert sich die Zellkapazität, Langlebigkeit und Sicherheit gegenüber gewickelten Lithium-Ionen-Zellen.

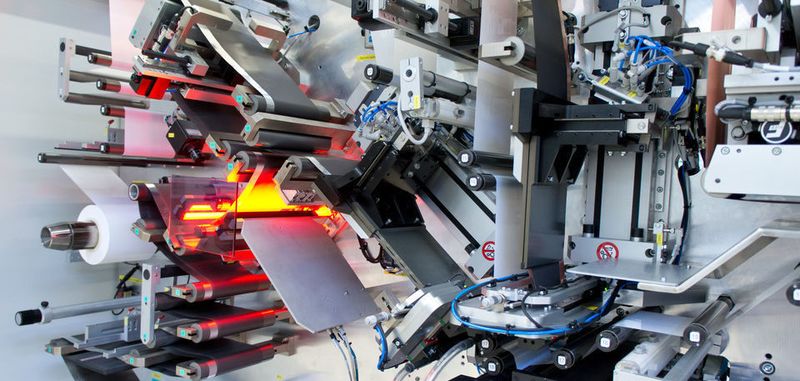

Stapeln anstatt Wickeln der Elektroden hat bei rechteckigen Zellformaten wie den PHEV-1 Zellen einige Vorteile. Es führt zu einem sehr homogenen Aufbau des Zellstapels und einer besseren Raumausnutzung des Gehäuses (Hardcase). Damit verbessert sich die Zellkapazität, Langlebigkeit und Sicherheit gegenüber gewickelten Lithium-Ionen-Zellen.
(Bild: ZSW)

Die Entwicklung eines ultraschnellen Herstellprozesses soll durch den Einsatz einer neuen Produktionsanlage und neuer Materialien erfolgen. Die Wissenschaftler am Zentrum für Sonnenenergie- und Wasserstoff-Forschung (ZSW) wollen mit einem High-Tech-Stapler und einem neuartigen Separator Musterzellen im industriellen Maßstab herstellen und evaluieren. Im Fokus steht der Vergleich von Wickelzellen mit Stapelzellen im PHEV-1-Format. Industriepartner des Vorhabens sind die Firmen Manz und Freudenberg.

„Durch den Boom bei der Elektromobilität gibt es derzeit große Engpässe in den weltweiten Produktionskapazitäten für Lithium-Ionen-Zellen“, betont Prof. Dr. Werner Tillmetz, ZSW-Vorstand. „Unsere Pilotfertigung bietet der Industrie eine einmalige Forschungsplattform zur Entwicklung eigener Herstellprozesse. Das neue STACK-Projekt ermöglicht Unternehmen, künftig auch die Stapeltechnik in ihr Portfolio zu nehmen und damit einen weiteren Schritt in Richtung kostengünstige Massenfertigung großformatiger Li-Ionen-Zellen zu leisten.“

Stapeln anstatt Wickeln der Elektroden hat bei rechteckigen Zellformaten wie den PHEV-1 Zellen einige Vorteile. Es führt zu einem sehr homogenen Aufbau des Zellstapels und einer besseren Raumausnutzung des Gehäuses (Hardcase). Damit verbessert sich die Zellkapazität, Langlebigkeit und Sicherheit gegenüber gewickelten Lithium-Ionen-Zellen. Ein Nachteil des Einzelblatt-Stapelverfahrens ist aber der geringere Durchsatz bei den derzeit verfügbaren Anlagen für die Massenfertigung.

Er liegt um den Faktor zwei bis sechs niedriger als beim Wickeln. Zusätzlich ist bei großformatigen Zellen aufgrund der Biegeschlaffheit der Materialien die notwendige Präzision beim ultraschnellen und hochpräzisen Stapeln der einzelnen Elektroden-Blätter eine enorme Herausforderung.

Durchsatz bei der Produktion erhöhen

Ziel der Projektpartner ist es, diesen konkreten Nachteil nun zu kompensieren sowie verbesserte Zelleigenschaften gegenüber bisherigen Lithium-Ionen-Zellen nachzuweisen. Die ZSW-Wissenschaftler werden für die notwendige prozessbegleitende Analytik und Tests sowie für den vollautomatischen Zellenbau (Assemblierung) sorgen. Hier stehen eine verbesserte Durchsatzgeschwindigkeit und die Präzision im Fokus.

Diese Faktoren entscheiden über Herstellkosten und Produktausbeute bei einer kommerziellen Batterieproduktion. Die Forscher beabsichtigen mit dem High-Tech-Stapler und einem neuen, optimierten Separator Musterzellen im industriellen Maßstab herzustellen und evaluieren. Im Fokus steht der Vergleich von Wickelzellen mit Stapelzellen im PHEV-1-Format. Dieses Zellformat beschreibt Zellen mit einem festen, quaderförmigen Aluminiumgehäuse, das viele Automobilfirmen bevorzugen. Eine Variante davon (PHEV 1) ist speziell für „Plug-in hybrid electric vehicles“ geeignet.
