Leistungswiderstände Vishay erhöht Leistungsdichte mit 650-W-Leistungswiderstand

Von Susanne Braun 1 min Lesedauer

Anbieter zum Thema

Vishay Electronic GmbH

Leistungswiderstände müssen in modernen Stromversorgungen nicht nur Energie verkraften, sondern auch kompakt, robust und einfach integrierbar sein. Vishays neue RPWA-650-Serie erreicht bis zu 650 W und kombiniert den Widerstand optional mit einer integrierten Temperaturüberwachung.

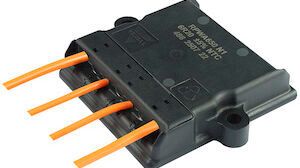

Vishay erweitert sein Portfolio um die RPWA‑650‑Serie. (Bild: Vishay)
Vishay erweitert sein Portfolio um die RPWA‑650‑Serie.
(Bild: Vishay)

Vishay erweitert sein Portfolio um die RPWA‑650‑Serie. Die Dickschicht-Leistungswiderstände erreichen bis zu 650 W Dauerleistung bei einer Gehäusebodentemperatur von 85 °C. Für den Betrieb ist ein externer Kühlkörper vorgesehen. Die Bauteile arbeiten über einen Temperaturbereich von −55 bis 155 °C.

Die Widerstände decken Werte von 6,2 Ω bis 1 MΩ ab. Ihre maximale Betriebsspannung liegt standardmäßig bei 1.500 VDC, auf Anfrage sind laut Vishay sogar bis zu 6.000 VDC möglich. Die Bauteile sind außerdem niederinduktiv ausgelegt und können repetitive Impulse von bis zu 3,5 J bei einer Pulsdauer von 50 µs aufnehmen.

Zum Einsatz kommen die Widerstände unter anderem in Vorlade-, Entlade- und aktiven Entladeschaltungen. In einem Zwischenkreis begrenzen sie beispielsweise den Einschaltstrom, wenn ein Kondensator oder eine Batterie zugeschaltet wird. Bei einer Abschaltung oder im Fehlerfall können sie gespeicherte Energie kontrolliert abbauen. Typische Anwendungen finden sich deshalb in Traktionswechselrichtern und Ladegeräten für Elektrofahrzeuge, in Photovoltaik- und Batteriespeichern, unterbrechungsfreien Stromversorgungen und industriellen Antrieben.

Auch in Snubber-Schaltungen spielen Leistungswiderstände eine wichtige Rolle. Dort dämpfen sie Spannungsspitzen und Schwingungen, die beim schnellen Schalten von Leistungshalbleitern entstehen. Das kann die Belastung von Schaltern und anderen Komponenten reduzieren und die elektromagnetische Verträglichkeit verbessern.

Die RPWA-650-Serie kann optional mit einem integrierten NTC-Temperatursensor ausgestattet werden. Dadurch lassen sich Widerstand und Temperaturüberwachung in einem Gehäuse zusammenfassen. Anpassbare Kabellängen und Anschlüsse sowie ein Montagekonzept ohne Leiterplattenlötung sollen außerdem die Integration in Leistungsmodule und Baugruppen vereinfachen.

Durch die hohe Leistungsdichte können Entwickler mehrere parallel geschaltete Widerstände ersetzen. Vishay nennt als weitere Einsatzfelder Automotive, Energieversorgung, Industrie, Medizintechnik sowie Avionik. Die AEC-Q200-Qualifizierung ist derzeit noch ausstehend. Muster und Produktionsmengen sind laut Hersteller verfügbar; die Lieferzeit beträgt acht bis zwölf Wochen.(sb)
