High-Side-Treiber schützt bei starken Spannungstransienten

Bauelemente High-Side-Treiber schützt bei starken Spannungstransienten

17.02.2026 Von Stefanie Eckardt 1 min Lesedauer

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

Würth Elektronik eiSos GmbH & Co. KG

Kisling AG

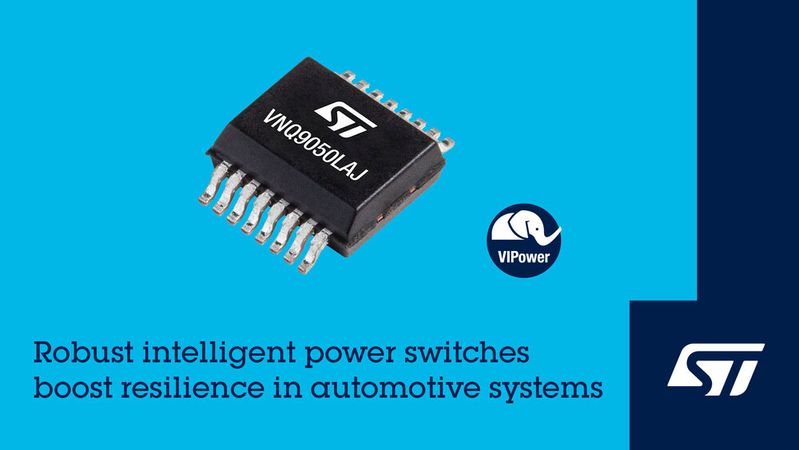

Mit einer Betriebsspannung von 4 V bewältigt der 4-Kanal-Automotive-High-Side-Treiber VNQ9050LAJ von STMicroelectronics Störungen, einschließlich extremen Kaltstartvorgängen bis hinunter zu 2,7 V und steigert so die Zuverlässigkeit des Fahrzeugs. Diese Widerstandsfähigkeit bei starken Transienten entspricht dem LV124-Standard.

Der VNQ9050LAJ ist für den Betrieb von 12-V-Lasten mit Masseanschluss ausgelegt und kompatibel mit 3-V- und 5-V-Logiksignalen. Der Treiber basiert auf der VIPower-M09-Technologie von ST und verfügt über einen typischen Einschaltwiderstand von 50 Ω.

Als intelligenter Leistungsschalter bringt die Komponente weitere Eigenschaften zum Schutz von ohmschen, kapazitiven und induktiven Lasten mit. Dazu gehört eine präzise Laststrommessung durch Implementierung einer integrierten Stromspiegelschaltung mit einem Sense-FET, der die Parameter des Hauptleistungs-FET genau nachverfolgt. Der Stromspiegel ist mit einem externen Pin verbunden, der den Anschluss eines Widerstands ermöglicht, um den gemessenen Strom in eine Spannung umzuwandeln. So lässt sich eine kontinuierliche Lastüberwachung und die Erkennung abnormaler Zustände realisieren.

Integrierte Diagnosefunktionen

Die hohe Genauigkeit des Stromspiegels ermöglicht verschiedene Diagnosefunktionen zur Strommessung, einschließlich analogem Feedback des Laststroms, Überlast- und Kurzschluss-zu-Masse- oder Leistungsbegrenzungswarnungen, Anzeige der thermischen Abschaltung, Erkennung von Ausgangskurzschlüssen zu VCC sowie Erkennung von offenen Lasten im ausgeschalteten Zustand. Der Treiber verfügt über einen Sense-Enable-Pin, der es ähnlichen Geräten erlaubt, denselben externen Sense-Widerstand zu teilen, um die Stückliste (BOM) zu minimieren.

Die Mess- und Schutzfunktionen des VNQ9050LAJ bewältigen diverse Spannungen und Temperaturen. Das Bauteil verfügt über eine Überspannungsklemme, thermische Transientenbegrenzung und eine konfigurierbare Sperrfunktion bei Übertemperatur oder Leistungsbegrenzung mit einem dedizierten Fehler-Reset-Pin. Zudem sind Schutzfunktionen gegen elektrostatische Entladung, Masseverlust, VCC-Verlust und Verpolung integriert.

Der Baustein ist ab sofort in Produktion und in einem thermisch verbesserten Power-SSO16-Gehäuse erhältlich. Der Preis beginnt bei 1,09 US-Dollar für Bestellungen ab 1.000 Stück. (se)
