SMT-Übertrager für Gate-Treiber-Anwendungen

Elektromobilität SMT-Übertrager für Gate-Treiber-Anwendungen

03.04.2024 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

TDK hat die Epcos-Serie InsuGate um zwei neue SMT-Übertrager erweitert. Diese sind für Gate-Treiber-Anwendungen für IGBTs und MOSFETs in der Elektromobilität ausgelegt.

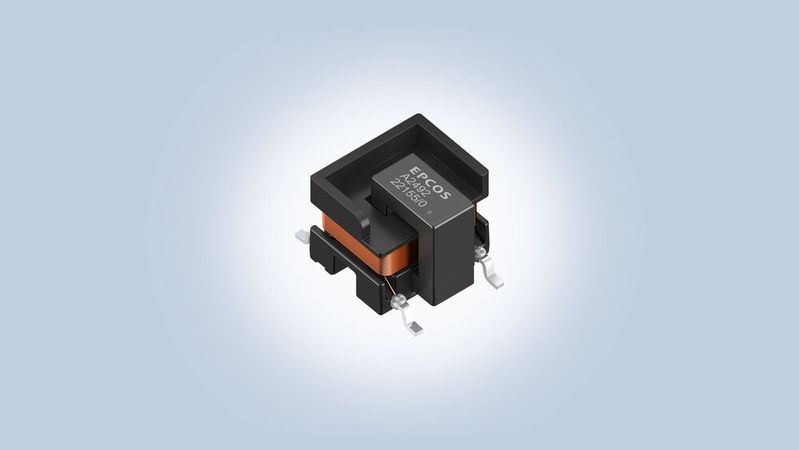

TDK bietet kompakte SMT-Übertrager für Gate-Treiber-Anwendungen, beispielsweise in der Elektromobilität.(Bild: TDK) — TDK bietet kompakte SMT-Übertrager für Gate-Treiber-Anwendungen, beispielsweise in der Elektromobilität.
(Bild: TDK)

Die Bauelemente sind nach AEC-Q200 und nach AQG-Vibrationsprofil qualifiziert. Sie verfügen über einen MnZn-Ferritkern und sind für Arbeitsfrequenzen von 100 bis 500 kHz und für Betriebstemperaturen von –40 bis +150 °C ausgelegt. Typabhängig liegen die Übersetzungsverhältnisse der Wicklungen bei 1:1,08 (B78541A2467A003) oder 1:1,07:0,6 (B78541A2492A003). Mit einer geringen Koppelkapazität von 4 pF eignen sich die SMT-Übertrager auch für den Einsatz mit SiC- oder GaN-Halbleitern.

Kurze Luft- und Kriechstrecken

Dank der Kombination aus resistentem Kunststoffmaterial mit einem CTI ≥ 600 und der Spulenkonstruktion sind trotz der Abmaße von 13,85 x 10,5 x 9,2 mm3 (L x B x H) im Vergleich zu herkömmlichen isolierten oder vergossenen Komponenten kürzere Luft- und Kriechstrecken möglich. So bietet die UI7-Plattform Kriechstrecken zwischen Primär- und Sekundärwicklungen von > 9,2 mm. Mit der Teilentladungs-Aussetzspannung von mindestens 840 V (Spitzenspannung) und der AC-Hochspannungsprüfung mit 3 kV (50 Hz, 1 s) erfüllen die 2 g leichten Bauelementen die IEC 61558 bezüglich verstärkter Isolation für Betriebsspannungen bis 300 V (AC) bzw. 700 V (DC) für Basisisolation. Das genügt für viele Automobilanwendungen.

Die neue UI7-Familie umfasst zwei Referenztypen, um mögliche Wicklungskonfigurationen für Vorwärts- und Gegentakt-Topologien mit der entsprechenden Anzahl von Ausgängen zu ermöglichen. (se)
