Steckverbinder Sicherheitsanforderungen für bis zu 1,6 kV AC/DC erfüllen

Von Stefanie Eckardt 2 min Lesedauer

Anbieter zum Thema

Würth Elektronik eiSos GmbH & Co. KG

Tests in den Bereichen E-Mobility-Batterien oder High-Voltage müssen unter entsprechenden Sicherheitsanforderungen erfolgen, um den Anwender zu schützen. Es gibt viele Steckverbinder auf dem Markt, die für den Einsatz bis 1 kV AC/DC spezifiziert sind. Die Auswahl wird jedoch kleiner, wenn man Messungen zwischen 1 kV und 1,6 kV AC/DC durchführen möchte. Für diese Anforderungen wurde der ODU Medi-Snap 1.6 kV AC/DC entwickelt.

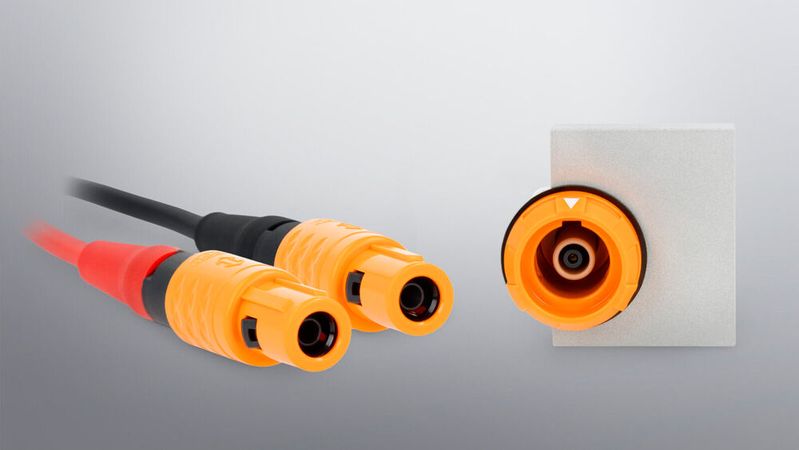

Der ODU Medi-Snap 1.6 kV AC/DC wurde für den Einsatz in Batterietests oder Hochvoltmessungen konzipiert.(Bild: ODU)
Der ODU Medi-Snap 1.6 kV AC/DC wurde für den Einsatz in Batterietests oder Hochvoltmessungen konzipiert.
(Bild: ODU)

Wenn man Messungen zwischen 1 kV und 1,6 kV AC/DC durchführen möchte, braucht es eine Komponente, die hohen Sicherheitsanforderungen entspricht. Eine Herausforderung ist es hierbei, auch auf kleinstem Bauraum in einem Steckverbinder die DIN EN IEC 61010-2-030:2022-11 / VDE 0411-2-030:2022- 11 zu erfüllen. Speziell die nötigen Luft- und Kriechstrecken von mindestens 22 bzw. 32 mm zwischen dem Kontakt und berührbaren Teilen einzuhalten ist von enormer Wichtigkeit. Diese Luft- und Kriechstrecken müssen auch die Einsatzbedingungen bzw. Umgebung berücksichtigen. Messungen erfolgen in der Regel nicht in einer klimatisierten und sterilen Umgebung. Deshalb ist es wichtig, den zulässigen Verschmutzungsgrad (VG) des Steckverbinders zu kennen.

Herausforderungen begegnen

Der ODU Medi-Snap 1.6 kV AC/DC in der Baugröße 1 erfüllt diese Vorgaben bei VG 2 und wartet mit weiteren Vorteilen auf: eine lange Lebensdauer, sicheres lastfreies Stecken, sowie eine einfache Handhabung. Zum sicheren Stecken gehört auch ein Berührschutz, der bei alternativen Steckverbindern im Markt nicht gegeben ist. Gerade in Bereichen > 1000 V ist dieser jedoch von enormer Wichtigkeit. Zudem wird ein Fehlstecken verhindert, weil die Komponente mit farblicher Codierung, aber auch mit mechanischer Codierung versehen ist. Der Steckverbinder weist die Schutzklasse IP64 auf. Hinzu kommt die verfügbare Push-Pull-Verriegelung. Diese sorgt für haptisches Feedback, verhindert aber auch ein unabsichtliches Entstecken. ODU Medi-Snap Steckverbinder sind ohne Schaltleistung (COC) nach IEC 61984:2008 (VDE 0627:2009-11) definiert. Optional ist der Steckverbinder in orange als Signalfarbe für High-Voltage verfügbar.

Anwendungsbereiche

Mit dem neuen High-Voltage-Steckverbinder bedient ODU ein wichtiges Marktsegment, bei dem Ergebnisse der Batterietests unter Anderem in die Forschung zur weiteren Verbesserung der Produkte einfließen. Nicht nur bei Batterietests kann die Komponente zum Einsatz kommen. Weitere Gebiete sind Automotive Testing, Batteriespeicher, bei Hochvoltmessungen in Laborumgebungen oder auch im Photovoltaikbereich. (se)

(ID:50514383)
