Referenzdesign für kabellosen Qi-2.0-Dual-Pad-Ladestromtransmitter von Microchip

Bauelemente Referenzdesign für kabellosen Qi-2.0-Dual-Pad-Ladestromtransmitter von Microchip

21.03.2024 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Microchip Technology hat ein Referenzdesign für einen kabellosen Qi-2.0-Dual-Pad-Ladestromtransmitter vorgestellt, um den kabellosen Ladestandard Qi v2.0 umzusetzen. Das Referenzdesign wird über einen dsPIC33-Digital-Signal-Controller betrieben.

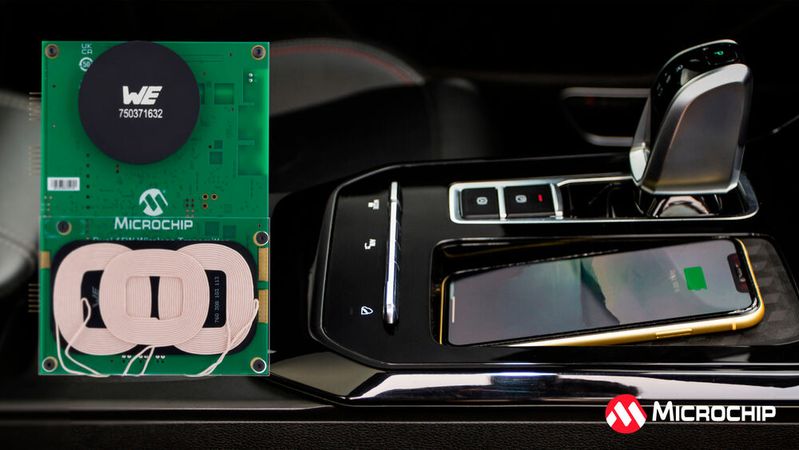

Microchip bietet ein Referenzdesign für einen kabellosen Qi-2.0-Dual-Pad-Ladestromtransmitter an, der von der Automobilindustrie für die Umsetzung des kabellosen Ladestandards Qi v2.0 eingesetzt wird. (Bild: Microchip) — Microchip bietet ein Referenzdesign für einen kabellosen Qi-2.0-Dual-Pad-Ladestromtransmitter an, der von der Automobilindustrie für die Umsetzung des kabellosen Ladestandards Qi v2.0 eingesetzt wird.
(Bild: Microchip)

Das Qi2-Referenzdesign trägt dazu bei, das Risiko bei der Zertifizierung von Endprodukten zu minimieren, die den Qi-Zertifizierungsprozess durchlaufen müssen. Weil das Dual-Pad-Ladegerät mehrere für die Automotive-Branche qualifizierte Bauteile von Microchip enthält, erfüllt es die Automotive-Standards für Zuverlässigkeit und Sicherheit. Die für Fahrzeuge geeignete Hardware- und Software-Lösung ermöglicht eine einfachere Integration in diese – mit Unterstützung für AUTOSAR und der AUTOSAR-Mikrocontroller-Abstraction-Layer-Architektur (MCAL) sowie funktionale Sicherheit. Ein integriertes CryptoAuthentication-IC bietet Sicherheit, um die Authentifizierungsanforderungen der Qi-Standards zu erfüllen.

Design-Dateien und Software inklusive

Als Teil des Referenzdesigns stellt der Halbleiterhersteller Design-Dateien und Software bereit, die für ein einfaches Design und einen erfolgreichen ersten Durchlauf sorgen. Das Design umfasst den dsPIC33-Digital-Signal-Controller (DSC) und ein sicheres TA100/TA010-Trust-Anchor-Speichersubsystem, das von Microchip als lizenzierten Hersteller (WPC Manufacturer Certificate Authority) bereitgestellt wird. Darüber hinaus umfasst das Design auch den CAN-Transceiver ATA6563 von Microchip, die Gate-Treiber MCP14700 und Regler MCP16331 sowie MCP1755.

Ein wichtiges Merkmal des neuen Qi2-Standards, der kürzlich vom Wireless Power Consortium (WPC) veröffentlicht wurde, ist die Einführung eines Magnetic-Power-Profils (MPP) mit Unterstützung für die magnetische Ausrichtung zwischen Sender und Empfänger. Die flexible Software-Architektur des DSC ermöglicht die Unterstützung einer Kombination aus MPP und Extended-Power-Profil (EPP) von Qi 2.0 mit einem Controller. (se)
