Boost Controller mit 4-Kanal-Stromsenken für Hintergrundbeleuchtung

Bauelemente Boost Controller mit 4-Kanal-Stromsenken für Hintergrundbeleuchtung

05.12.2025 Von Stefanie Eckardt 1 min Lesedauer

Anbieter zum Thema

Diodes stellt mit dem AL3069Q einen 60-V-Boost-Controller für Anwendungen mit Hintergrundbeleuchtung im Fahrzeug vor. Der Baustein verfügt über vier präzise 80-V-Stromsenkenkanäle für größere LED-Displays. Hinzu kommen Diagnosefunktionen für Systemsicherheit und Zuverlässigkeit. Applikationsbereiche sind Infotainmentsysteme, Kombiinstrumente und Head-up-Displays.

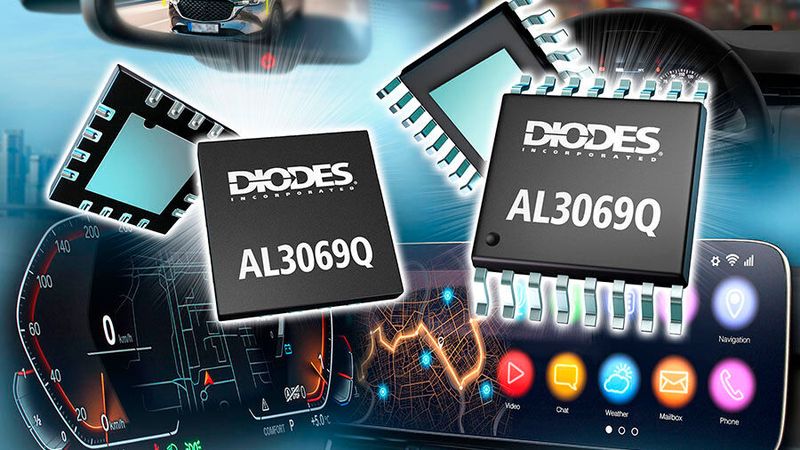

Diodes hat mit dem AL3069Q einen 60-V-Boost-Controller für Anwendungen mit Hintergrundbeleuchtung im Fahrzeug auf den Markt gebracht.(Bild: Diodes) — Diodes hat mit dem AL3069Q einen 60-V-Boost-Controller für Anwendungen mit Hintergrundbeleuchtung im Fahrzeug auf den Markt gebracht.
(Bild: Diodes)

Durch die integrierte adaptive Boost-Spannungsregelung arbeitet der AL3069Q in einem breiten Eingangsspannungsbereich von 4,5 bis 60 V. Das deckt die gängigen Versorgungsspannungen in Fahrzeugen von 12, 24 und 48 V ab und bietet mehr Flexibilität beim Systemdesign. Die Schaltfrequenz des Boost-Betriebs ist von 100 kHz bis 1 MHz einstellbar, um verschiedenen Anforderungen in puncto Effizienz oder kompakter PCB-Layouts gerecht zu werden.

Konsistente Helligkeit garantieren

Die vier integrierten 80-V-LED-Stromsenkenkanäle lassen sich über einen externen Widerstand mit einer Stromanpassung von ±0,5 Prozent (typ.) zwischen Kanälen und LEDs einstellen. Das stellt eine gleichmäßige Anzeige und eine konsistente Helligkeit sicher. Jeder LED-Strang liefert 250 mA, mit einem Impulsstrom von bis zu 400 mA, was längere LED-Stränge für höhere Ausgangsleistungen unterstützt. Damit eignen sich die Controller für unterschiedlich große und größere LED-Panels mit einer Diagonale von bis zu 32 Zoll. Der AL3069Q unterstützt PWM-zu-Analog-Dimmen und erreicht einen minimalen Tastgrad von 1/5000 bei 100 Hz. Die Helligkeitssteuerung wird damit präziser und die LED-Farbverschiebung reduziert sich.

Für robuste Fahrzeugsysteme verfügt der Controller über Fehlerdiagnose- und Schutzfunktionen. Dazu gehören eine zyklusweise Strombegrenzung, Softstart, Unterspannungsabschaltung, programmierbarer Überspannungsschutz, Übertemperaturschutz, LED-Kurzschluss-/Unterbrechungsschutz, Schottky-Dioden-Kurzschluss-/Unterbrechungsschutz, Induktivitäts- und UOUT-Kurzschlussschutz. Ein spezieller Fehleranzeige-Pin meldet Fehlerzustände.

Der AL3069Q wird in den Gehäusen TSSOP-16EP (Typ DX) und U-QFN4040-16/SWP (Typ UXB) ausgeliefert und bietet eine kostengünstige Lösung mit geringer Pin-Anzahl und kompakter Größe. Er ist zum Preis von 0,54 US-Dollar (ab 1000 Stück) erhältlich. (se)
